直流风扇,顾名思义就是通过直流电压和电磁感应,由电能转化成电磁能,电磁能再转化为机械能,最后转化为动能,从而使扇叶转动的散热风扇。

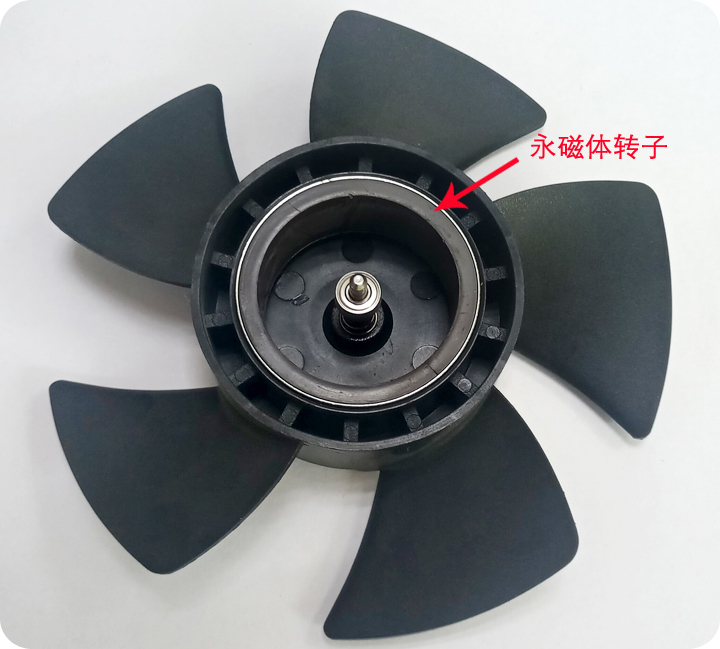

常规直流风扇主要是由转子、定子、电机、外框这四部分构成。直流电机组成:由永磁体转子、多级绕组定子、位置传感器、电子换相驱动控制电路。转子组成:由马达壳+永久磁条+轴芯+扇叶。定子部分:漆包线+包塑矽钢片+轴承+霍尔感应检测+驱动电路板+轴。如图所示:
直流风扇的核心部件是定子跟转子。通过安培右手定则我们知道,导体通过电流,周围会产生磁场,若将此导体置于另一固定磁场中,则将产生吸力或斥力,从而造成物体移动。在直流风扇的扇叶内部,附着一事先充有磁性之橡胶磁铁。环绕着硅钢片,轴心部份缠绕两组线圈,并使用霍尔感应组件作为同步侦测装置控制一组电路,该电路使缠绕轴心的两组线圈轮流工作,使硅钢片产生不同磁极,此磁极与橡胶磁铁产生吸斥力。当吸斥力大于虱扇的静摩擦力时,扇叶自然转动。由于霍尔感应组件提供同步信号,扇叶因此得以持续运转,至于其运转方向,可依佛莱明右手定则决定。这就是直流风扇的工作原理。
广东亿邦达科技有限公司是一家多年研发、生产、销售经验的老牌散热风扇厂家,可根据客户需求定制各类直流风扇、交流风扇、EC风扇及为广大客户提供最具性价比的散热解决方案。
